24-029 Únorová propast – rotovaný polygon

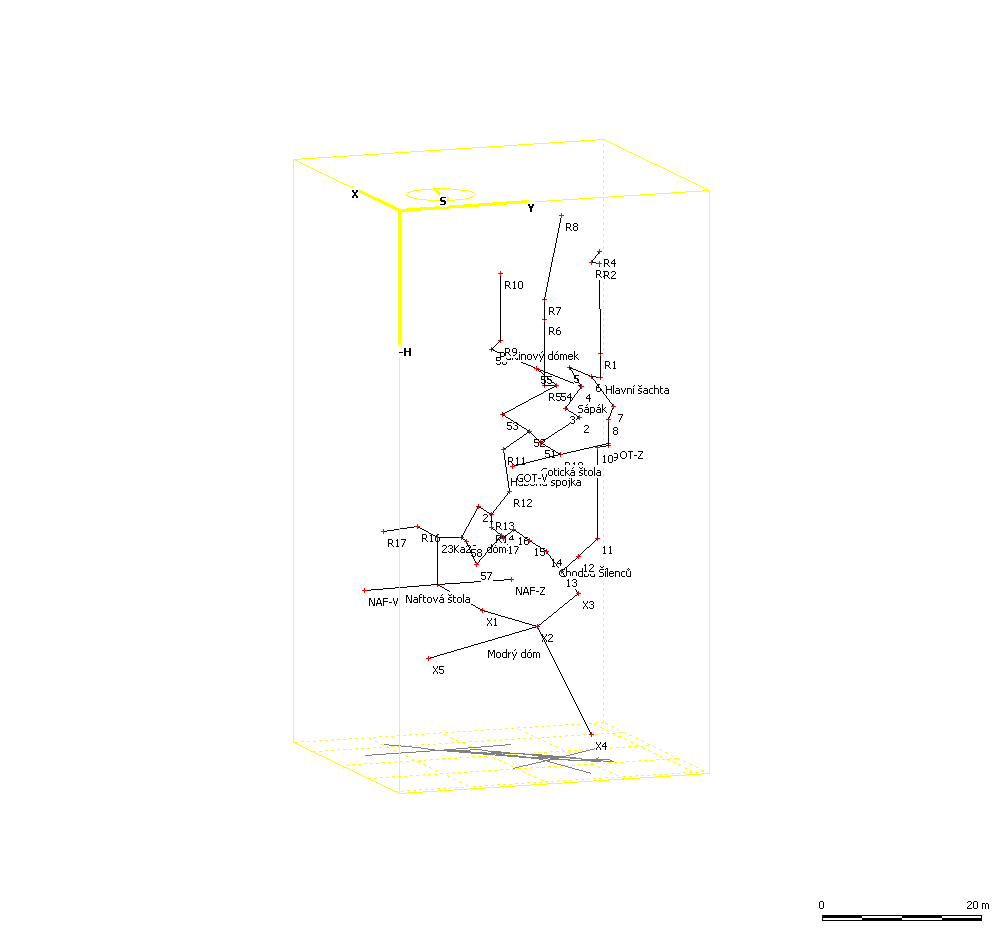

Rotovaný drátový 3D model Únorové propasti k datu mapování 23.8.2003 a dodatečnému odpočtu z tehdejších skic provedenému 11.5.2020. Na webu publikováno 6.11.2022 (MK).

Číslování bodů: standardní čísla mají pevně stabilizované body (2—18, 21—23 jsou původní body z let 1978—1982; čísla 51—58 mají body umístěné 26.7.2003); body uvozené písmenem R jsou nestabilizované „ztracené“ dodatečně dopočítané (11.5.2020) z kreseb podrobného mapování provedeného 23.8.2003; body uvozené písmenem X se pokoušejí simulovat měření v zatopené části jeskyně; GOT = směrový průběh Gotické štoly, NAF = směrový průběh Naftové štoly.

• 3D vizualizace: Jakub Kerhat programem Rotace 2.2 (2020).
• Souřadnicový systém: S-JTSK, Bpv; axonometrie; sklon pohledu 20°.
• Polygon: Souřadnice (2002, 2020).
